EXTRAER CUÑA DE LA RANURA

MANERA DE EXTRAER LAS CUÑAS  DE LAS RANURAS CON AUXILIO DE UNA HOJA DE SIERRA


FORMA DE AISLAMIENTO PARA RANURAS Y COLOCACION DEL MISMO ANTES DE PROCEDER A REBOBINADO DEL ESTATOR

MANERA DE REBOBINAR A MANO UN POLO DE UN ESTATOR

FORMA DE PONER BARILLAS DE MADERA EN LAS RANURAS VACIAS PARA MANTENER LAS BOBINAS EN SU SITIO DURANTE EL DEVANADO

ASPECTO DE VARIOS POLOS EN UN ESTATOR REBOBINADO

EMPALME SOLDADO CON LAMPARA Y AISLADO CON UN MANGUITO

CADA CABLE TERMINAL FLEXIBLE SE SUJETA A SU ARROLLAMIENTO CON VARIAS VUELTAS DE CORDEL PARA EVITAR QUE PUEDA SER ARRANCADO Y FINALMENTE SE DEBE DE HECHAR BARNIS DE ALTA TEMPERATURA.

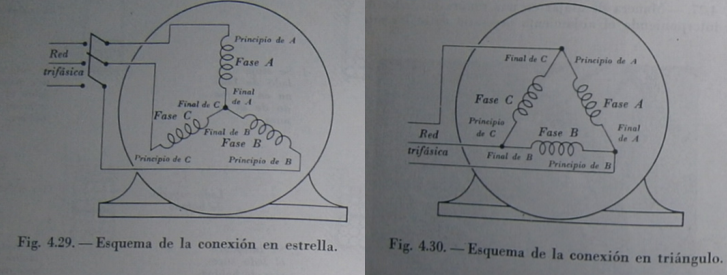

TIPO DE CONEXIONES TRIANGULO Y ESTRELLA

DIAGRAMA ESQUEMATICO DE UN MOTOR TRIFASICO TETRAPOLAR CONECTADO EN ESTRELLA SERIE

DIAGRAMA ESQUEMATICO DE UN MOTOR TRIFASICO TETRAPOLAR CONECTADO EN TRIANGULO

 DIAGRAMA ESQUEMATICO DE UN MOTOR TRIFASICO TETRAPOLAR CONECTADO EN ESTRELLA DOBLE PARALELO
