CASOS PRACTICOS CON FOCOS AHORRADORES LED

1.-EJEMPLO SI TENEMOS UN FOCO DE 12 WATTS: ALUMBRARA COMO DE 96 WATTS; POR QUE: ES QUE SE MULTIPLICA 12 X 8 =96

TOMACORRIENTES

1.-TOMACORRIENTES DOBLES EN LOS AMBIENTES DE UVI: CONECTADOS AL SISTEMA ESTABILIZADO DE 10A, 220V, 1700W

2.-TOMACORRIENTES DE LOS PASILLOS: CONECTADOS AL SISTEMA NORMAL DE ELECTRICIDAD DE 10A, 220V, 1700W

3.-TOMACORRIENTES PARA COMPUTADORA: SERAN DE TIPO NEMA 5-15R, 15A, 125V - 220V, 2600W

DOS PLACAS DOBLES CONECTADOS AL SISTEMA ESTABILIZADO Y UNA PLACA DOBLE CONECTADO AL SISTEMA NORMAL

CONECTADOS AL SISTEMA ESTABILIZADO:

TOMACORRIENTES CONECTADOS AL SISTEMA NORMAL:

4.-TOMACORRIENTES PARA CONECTAR LOS RX PORTATILES: SON DE TIPO SCHUKO Y ESTAN CONECTADOS TODOS A UN SOLO CIRCUITO, SE COLOCA UN TOMACORRIENTE POR CAMA; ESTOS TOMACORRIENTES SON DE 16A, 220V, 2800W

Resultado de imagen para TOMACORRIENTES DOBLE SCHUKO

5.-TOMACORRIENTES CONECTADOS AL SISTEMA DE EMERGENCIA: 15A, 220V, 2600W

6.-TOMACORRIENTES DE QUIROFANOS Y SALAS DE PARTO: SON DOBLES 15A, 250 VAC

7.-TOMACORRIENTES A PRUEBA DE AGUA: SON BIPOLARES INSTALADOS EXTERIORMENTE A PRUEBA DE INTEMPERIE 250V, 10A,

COMPROBACIÓN DE UNA FASE

1.-CON MULTIMETRO EN ESCALA VAC PRUEBE CON EL TERMINAL POSITIVO A CUALQUIER ORIFICIO DEL TOMACORRIENTE Y EL OTRO TERMINAL A UN FIERRO CUALQUIERA (TIERRA), SI MIDE 220 V, ESTE ES LA FASE Y EL OTRO ORIFICIO ES EL NEUTRO.

2.-TAMBIEN PODEMOS COMPROBAR CON UN DESARMADOR QUE TRAEGA UN NEO, EN EL ORIFICIO DE LA FASE DEL TOMACORRIENTE EL NEO ENCENDEERA EN OTRAS NO.

DISTRIBUCION DE LA CORRIENTE ELECTRICA
1.-

INSTALACIÓN DOMICILIARIA
EJEMPLO N-1
NOTA: SALIDA 1 PARA ALUMBRADO, SALIDA 2 Z TOMACORRIENTES

1.-B --> FASE DESDE EL MEDIDOR

2.-C --> NEUTRO DESDE EL MEDIDOR

3.-LA LINEA FASE ^B INGRESA ATRAVEZ DE LA REGLETA DE CONEXIONES AL AUTOMÁTICO GENERAL DE POTENCIA ^X ASIMISMO SE ENCARGA DE CORTAR LA CORRIENTE CUANDO HAY SOBRECARGA.

4.-LA LINEA FASE SE INSTALA DESDE EL AUTOMÁTICO ^X AL AUTOMÁTICO ^Y ASIMISMO EN PARALELO AL PROTECTOR DIFERENCIAL ^T

5.-DESDE EL AUTOMÁTICO ^Y, ATRAVEZ DE LA REGLETA LE DAMOS UNA SALIDA ^1 QUE PASARA POR ^R DESDE EL TABLERO -->FASE ALUMBRADO.

6.-DESDE EL PROTECTOR DIFERENCIAL ^T, LE DAMOS UNA SALIDA ^E, AL AUTOMÁTICO ^Z.

7.-DESDE EL AUTOMÁTICO ^Z, ATRAVEZ DE LA REGLETA LE DAMOS UNA SALIDA ^2 QUE PASARA POR ^R DESDE EL TABLERO -->FASE DE ENCHUFES,

RECORDEMOS QUE EL DIFERENCIAL LO UTILIZAREMOS PARA LOS ENCHUFES Y SE ENCARGA DE CORTARNOS LA CORRIENTE CUANDO HAY CONTACTO CON TIERRA

8.-LA LINEA NEUTRO ^C INGRESA ATRAVEZ DE LA REGLETA DE CONEXIONES DIRECTAMENTE AL RIEL DIN EN ESTA REGLA SE UNE CON CABLE DE TIERRA

ES DECIR EMPERNADO - SE JUNTAN.

9.-LA CONEXIÓN APARTIR DE LA RIEL DIN UNA VEZ UNIDA LA LINEA NEUTRA CON CCABLE DE TIERRA DE PROTECCION SE LLAMARA TIERRA DE SERVICIO

10.-TIERRA DE SERVICIO SIRVE PARA EVITAR POR ALGUNA CIRCUNSTANCIA PUDIERA APARECER CORRIENTES PARACITARIAS DE ESTA MANERA NOS ASEGURAMOS QUE NEUTRO SIEMPRE VA ESTAR ATERRIZADO Y POTENCIALMENTE SIEMPRE VA HA SER CERO

11.-LA LINEA TIERRA DE SERVICIO SE CONECTA A LA DIFERENCIAL ^T A ALA ENTRADA NEUTRO PERO NO INGRESA AL DIFERENCIAL SI NO PASA DIRECTO Y SALE DEL TABLERO CON EL TERMINAL C Y SE LLAMARA NEUTRO DE ALUMBRADO.

12.-POR OTRO LADO EL NEUTRO QUE LLEGA INGRESAR AL DIFERENCIAL ^T Y SALE CON EL TERMINAL 3 DESDE EL TABLERO PARA NEUTRO DE ENCHUFES

13.-EL CONDUCTOR ^AC, MISMA TIERRA CON LINEA NEUTRA EMPERNADO Y CONDUCIDO ATRAVEZ DE LA RIEL DIM SERA TIERRA DE PROTECCIÓN DEL CIRCUITO

14.-LA LINEA ^A ES DE TIERRA DE PROTECCIÓN

15.-CIRCUITO Y POTENCIA APROXIMADO
a)PARA ALUMBRADO CABLE DE 1.5 mm2 CON AUTOMATICO DE 10 Amp.
b)PARA ENCHUFE Y VARIOS USOS CABLE DE 2.5 mm2 CON AUTOMATICO DE 16 Amp.
c)PARA LAVADORA Y CALENTADOR CABLE DE 4 mm2 CON AUTOMATICO DE 20 Amp.
d)PARA COCINA Y HORNO CABLE DE 6 mm2 CON AUTOMATICO DE 25 Amp.
e)PARA AIRE ACONDICIONADO CABLE DE 6 mm2 CON AUTOMATICO DE 25 Amp.

16.-LAS POTENCIAS CONTRATADAS CON 230 V:
ICP=INTERRUPTOR DE CONTROL DE POTENCIA

-ICP DE 10 AMPERIOS X 230 V = 2.300WATIOS (2,3 KW) CONSUMO
-ICP DE 15 AMPERIOS X 230 V = 3.450WATIOS (3,4 KW) CONSUMO
-ICP DE 20 AMPERIOS X 230 V = 4.600WATIOS (4,6 KW) CONSUMO
-ICP DE 25 AMPERIOS X 230 V = 5.750WATIOS (5,75 KW) CONSUMO
-ICP DE 30 AMPERIOS X 230 V = 6.900WATIOS (6,9 KW) CONSUMO
-ICP DE 35 AMPERIOS X 230 V = 8.050WATIOS (8 KW) CONSUMO
-ICP DE 40 AMPERIOS X 230 V = 9.200WATIOS (9,2 KW) CONSUMO
-ICP DE 45 AMPERIOS X 230 V = 10.350WATIOS (10,35 KW)
-ICP DE 50 AMPERIOS X 230 V = 11.500WATIOS (11,5 KW)

OTROS CONCEPTOS E INSTALACIONES RELACIONADOS

INTERRUPTOR DE CONTROL DE POTENCIA - ICP:

ES UN DISPOSITIVO QUE TIENE COMO FINALIDAD CONTROLAR QUE LA POTENCIA DE LOS APARATOS ELÉCTRICOS CONECTADOS A LA INSTALACIÓN, NO SUPERE LA POTENCIA CONTRATADA.

EL ICP SALTA AUTOMÁTICAMENTE CUANDO LA DEMANDA QUE ESTAMOS REALIZANDO EN UN DETERMINADO MOMENTO ES MAYOR QUE LA POTENCIA QUE HEMOS CONTRATADO. ESTO ES LO QUE SUCEDE CUANDO CONECTAMOS MUCHOS APARATOS AL MISMO TIEMPO, EL INTERRUPTOR SE ACCIONA AUTOMÁTICAMENTE Y EL SUMINISTRO SE INTERRUMPE.

INTERRUPTOR AUTOMATICO O MANGNETOTERMICO - IA : PROTEGE LA INSTALACION DE CORTOCIRCUITOS SOBRECARGAS.

*CORTA CUANDO HAY UN EXESO DE CONSUMO( salta cuando la suma de aparatos total o uno solo supera la intensidad maxima permitida por el magnetotermico) O CORTOCIRCUITO

INTERRUPTOR DIFERENCIAL - ID : PROTEGE LA INSTALACION Y APARATOS ELECTRICOS (salta cuando la fase neutra toca la parte metalica del aparato electrico) DERIVACIONES Y A LAS PERSONAS DE CONTACTOS INDIRECTOS.
* LA SENSIBILIDAD EN LAS INSTALACIONES DOMESTICAS ES DE 30 mA, INDUSTRIALES SON DE 300 mA

SI UNO DE ELLOS SALTA ESTAS NO SE PODRAN REAMAR HASTA QUE SE REPARE

INTERRUPTOR GENERAL AUTOMATICO - IGA

EL INTERRUPTOR GENERAL AUTOMÁTICO, O SUS SIGLAS CORRESPONDIENTES IGA, ES UN ELEMENTO QUE TIENE LA FUNCIÓN DE PROTEGER LA VIVIENDA DE POSIBLES SOBRECARGAS O CORTOCIRCUITOS QUE SE PUEDEN PRODUCIR EN UNA INSTALACIÓN ELÉCTRICA.

CUANDO SE PRODUCE UNA SOBRECARGA O UN CORTOCIRCUITO, EL INTERRUPTOR GENERAL AUTOMÁTICO CORTA INMEDIATAMENTE EL SUMINISTRO DE LUZ PARA EVITAR CUALQUIER TIPO DE INCIDENTE. ADEMÁS SE TRATA DE APAGAR ESTE INTERRUPTOR CUANDO SE DECIDE REALIZAR UNA REPARACIÓN EN EL SUMINISTRO ELÉCTRICO O CUANDO HAYA UNA AUSENCIA DE LARGA DURACIÓN POR PARTE DEL CLIENTE.

¿ES LO MISMO EL INTERRUPTOR GENERAL AUTOMÁTICO QUE EL INTERRUPTOR DE CONTROL DE POTENCIA (ICP)? NO

CUADRO GENERAL ELÉCTRICO DE UNA VIVIENDA

A=INTERRUPTOR DE CONTROL DE POTENCIA DE 30 mA

1=INTERRUPTOR GENERAL
2=DIFERENCIAL
3-8=SON VARIOS TERMICOS O TERMICOS BIPOLARES DE 25 mA
SE DEBE PONER UN DIFERENCIAL POR CADA 5 CIRCUITOS

12=DIFERENCIAL DE 30mA PARA AIRE ACONDICIONADO, 13-14 SON TERMICOS BIPOLARES

LO QUE TENEMOS QUE VER ES CADA APARATO O EQUIPO QUE SE TIENE CUANTO CONSUME EN TOTAL EN UN AMBIENTES ESTO LO PODEMOS VER CON PINZA AMPERIMETRICA Y A ESTE SECTOR ASIGNARLE UN TERMICO

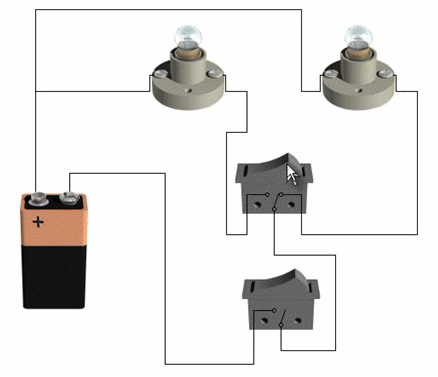

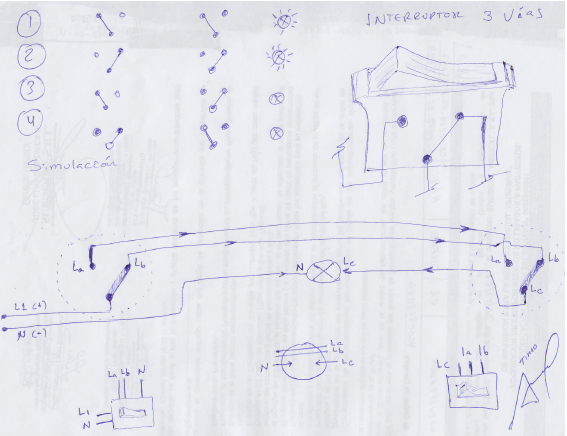

OTROS INSTALACIONES

ID=INTERRUPTOR DIFERENCIAL, ICP=INTERRUPTOR DE CONTROL DE POTENCIA, IGA=INTERRUPTOR GENERAL AUTOMATICO, IG=INTERRUPTOR GENERAL, IA=INETERRUPTOR AUTOMATICO
